插件中有數個直接構建桁架結構的電池：筆者模仿它的格式

作者模仿其格式并添加了其他幾種基本桁架。

所有電池都有統一的輸入輸出格式：

輸入：

點 1：桁架的端點（點）。

點 2：桁架的另一個端點（點）。

高度：桁架高度（正數），某些類型的桁架有兩個高度尺寸。

段數：桁架段數（正整數）。 為了滿足結構形式，有些桁架的實際節數是該值的兩倍。

切換斜腹桿方向：（布爾值）某些類型的桁架斜腹桿可以有兩個傾斜方向，可以通過雙擊布爾開關進行切換。

寬度：三維桁架的寬度（正數）。

輸出：

節點：成員的交集（點）。

弦、網：成員（直線）。

上述電池在計算時均采用輕量物體（點、直線），效率高、參數調整平滑。

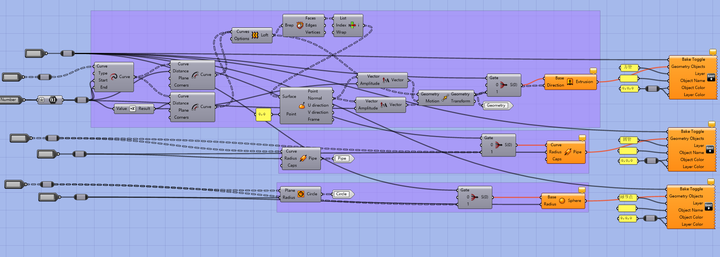

參數調整好后，需要電池將點和線轉換為Brep：

將上一步中生成的點和線輸入到電池中以創建實體組件。

目前只有方管、圓管和球節三種類型。

該電池的輸出端用于預覽。 只生成計算量較小的對象。 供調整參數時參考。 不要管它。

調整完參數后，點擊按鈕會改變數據流向，生成封閉實體組件（速度較慢），并直接將這些對象烘焙到相應的圖層上。

通過上述電池的組合，可以快速建立基本的桁架形式，但只適合建筑學學生深化課程設計。 它無法計算荷載的內力，更談不上優化，因此與實際施工無關。

關于電池組值得一提的幾點：

1、適用于傾斜桁架：

通過兩個端點構造一個向量，并對 z 單位向量的向量積求和以確定幾個基本方向。

2、如何切換斜腹桿方向：

在此示例中，隔膜構件是基于弦桿構件生成的。 首先，我制作了一個腹桿方向固定的電池組，然后我找到了一種改變上下弦順序的方法。

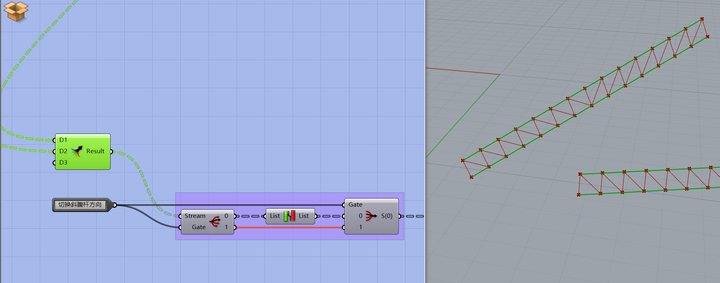

切換時，Gate 切換輸出端，切換輸入端。 這樣，您可以按兩個不同的順序在列表之間切換。

3、三角形細分屋架：

它本質上是一個分形，但在實踐中我從未見過 3 次或更多次的迭代，所以它是矯枉過正的。

使用了一個插件。 具體原理和操作參見：孟付嘉月：制作分形圖案

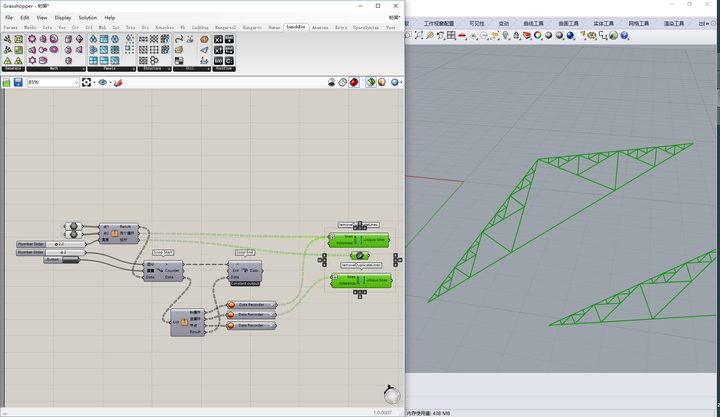

使用時，先調整左邊的參數，其中細分為迭代次數。

然后點擊x清除Data數據

返回左側，點擊Reset，再次進行迭代計算。

右邊的三個電池是輸出的虛線對象。

電池封裝在里面后，無法正常工作，只好放到外面。

其他部分幾乎相同且乏善可陳。

我水平有限，缺乏結構性知識。 懇請專業人士給我一些建議。 謝謝你！

下載文檔：

鏈接：/s/-tQ

提取碼：ze5h

需要版本0及以上

插件（用于循環）

插件（用于刪除重復行）

插件（用于表示電池名稱）

插件（用于一鍵烘焙）

參考書目：

[1] 張建榮. 建筑結構選擇[M]． 江蘇：中國建筑工業出版社，2010：18-32
